Geoteknik Mühendislik ve Zemin İyileştirme Bilgi Kütüphanesi (30 Makale)
GEONEM ZEMİN MÜH. İNŞ. SAN. VE TİC. LTD. ŞTİ. uzman mühendis kadrosu tarafından hazırlanan; zemin etüdü, fore kazık, mini kazık, ankraj, jet grout, taş kolon, zemin çivisi, shotcrete, vibro ve kazık testleri üzerine 30 kapsamlı rehber makale.
30 Makale Gösteriliyor
MAKALE #01Zemin Etüdü
Geonem Geoteknik Ekibi TBDY 2018 Rehberi
Zemin Etüdü Nedir? TBDY 2018 Deprem Yönetmeliğine Göre Nasıl Yapılır?
Yeni bina inşaatı, kentsel dönüşüm ve sanayi yapılarında yapı ruhsatının temel şartı olan Zemin ve Temel Etüt Raporu süreci, sondaj derinlikleri ve arazi deneyleri.
1. Zemin Etüdünün Mühendislik Amacı
Zemin etüdü; üzerinde yapı inşa edilecek parselin jeolojik kesitini, tabakaların kalınlıklarını, yeraltı su seviyesini, deprem esnasındaki dinamik davranışını ve zemin taşıma gücünü belirlemek amacıyla yapılan sondaj, jeofizik ve laboratuvar çalışmalarının bütünüdür. 18 Mart 2018 tarihli Türkiye Bina Deprem Yönetmeliği (TBDY 2018) kapsamında her parsel için Veri Raporu ve Geoteknik Rapor hazırlanması zorunludur.
2. Sondaj, SPT ve Laboratuvar Süreci
Arazide rotary-hidrolik sondaj makineleri ile her 1.50 metrede bir Standart Penetrasyon Deneyi (SPT) yapılır, örselenmemiş Shelby tüp (UD) ve karot numuneleri alınır. Üç eksenli basınç, konsolidasyon ve kesme kutusu deneyleriyle zeminin efektif içsel sürtünme açısı ve kohezyonu tespit edilerek radye veya kazıklı temel tasarımı gerçekleştirilir.
İstanbul Esenyurt, Beylikdüzü ve Avcılar Bölgesi Zemin Yapısı ve Geoteknik Çözümler
Gürpınar formasyonu, killi-siltli birimler ve heyelan potansiyeli taşıyan bölgelerde güvenli temel ve derin kazı iksa tasarımı kriterleri.
1. Bölgesel Jeolojik Birimler ve Geoteknik Riskler
Esenyurt, Beylikdüzü, Avcılar ve Büyükçekmece aksında aşırı konsolide fissürlü killer, kum-silt ara seviyeleri ve tünemiş yeraltı suyu sıklıkla gözlenir. Bu zemin birimlerinde kazı aynalarının desteksiz bırakılması şişme, yanal deplasman ve derin dairesel kayma risklerini doğurur.
2. Uygulanan Mühendislik Önlemleri
Bölgedeki yüksek katlı projelerde ve derin otopark kazılarında fore kazık, mini kazık, çok kademeli öngermeli ankraj ve barbakan drenajlı püskürtme beton kombinasyonu ile komşu parsel güvenliği tam olarak sağlanmaktadır.
SPT (Standart Penetrasyon), CPT ve Presiyometre Deneyleri Neden Hayati Önem Taşır?
Zemin taşıma gücü, rölatif sıkılık, sıvılaşma analizi ve elastisite modülünün sahada yerinde (in-situ) ölçülmesinde kullanılan geoteknik deneyler.
1. SPT-N Darbe Sayısı ve Enerji Düzeltmesi
Standart Penetrasyon Deneyi (SPT), 63.5 kg ağırlığındaki şahmerdanın 76 cm yükseklikten serbest düşürülmesiyle numune alıcının zemine 30 cm çakılması için gereken darbe sayısını (N30) ölçer. Elde edilen SPT-N60 değerleri kumlu zeminlerin sıkılığını ve depremde sıvılaşma direncini doğrudan belirler.
2. Konik Penetrasyon (CPT/CPTu) ve Menard Presiyometre
Sürekli zemin profili çıkarmada CPTu boşluk suyu basıncı ölçümü sağlarken, Menard Presiyometre deneyi kuyu içi yanal genleşme ile zeminin deformasyon modülünü (Em) ve limit basıncını (Pl) en gerçekçi şekilde verir.
#SPT deneyi nedir#CPT konik penetrasyon#presiyometre deneyi#zemin taşıma gücü

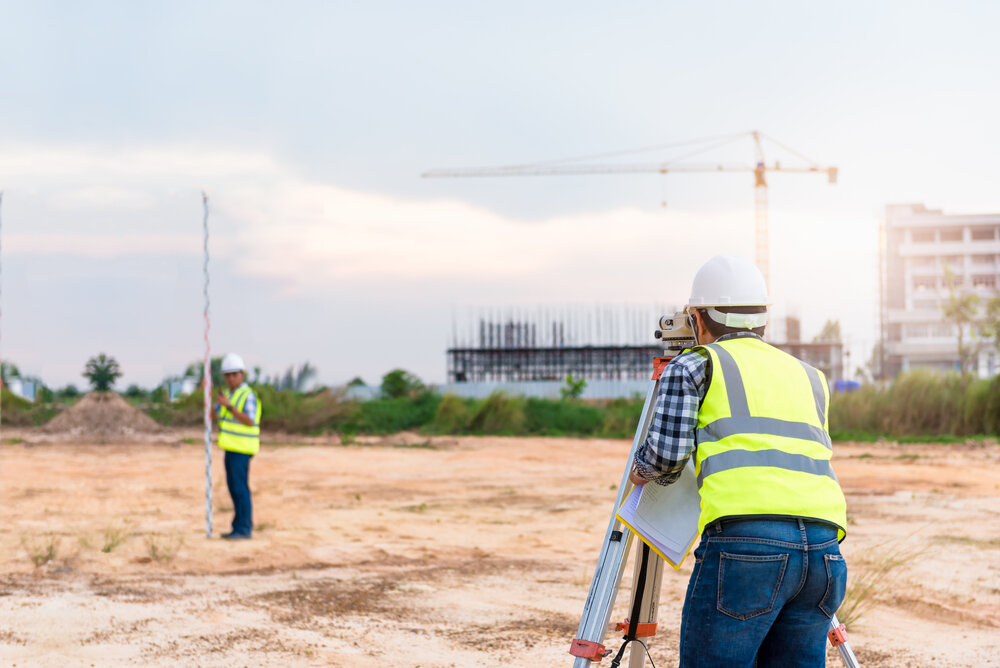

MASW, Sismik Kırılma ve Vs30 Hızına Göre Yerel Zemin Sınıfları (ZA, ZB, ZC, ZD, ZE, ZF)
Deprem dalgalarının zeminde nasıl büyüdüğünü belirleyen kayma dalgası hızı (Vs30) ölçümü ve TBDY 2018 yerel zemin sınıflandırma kriterleri.
1. Vs30 Kayma Dalgası Hızı Nedir?
Üst 30 metrelik zemin katmanındaki ortalama makaslama (kayma) dalgası hızı olan Vs30, MASW (Çok Kanallı Yüzey Dalgası Analizi) ve sismik kırılma çalışmalarıyla ölçülür. Vs30 hızı düştükçe zeminin deprem ivmesini büyütme katsayısı artar.
2. ZE ve ZF Zemin Sınıflarında Zorunlu Uygulamalar
Vs30 < 180 m/s olan ZE zeminler ile sıvılaşma veya yüksek plastisiteli kil içeren ZF sınıfı zeminlerde sahaya özel dinamik davranış analizi ve jet grout, taş kolon veya kazıklı temel ile zemin iyileştirmesi yapılması gerekir.
Kentsel Dönüşüm Projelerinde Zemin Etüdü, Bitişik Nizam İksa ve Temel Tasarımı
6306 sayılı kanun kapsamında yıkılıp yeniden yapılan binalarda artan bodrum kat derinlikleri için güvenli iksa ve zemin iyileştirme çözümleri.
1. Dar Kentsel Parsellerde Derin Kazı Zorlukları
Kentsel dönüşüm projelerinde kapalı otopark ihtiyacı nedeniyle 2 ila 4 bodrum kat kazısı yapılmaktadır. Yan parsellerdeki eski ve sığ temelli binaların zarar görmemesi için kazı öncesi mini kazık veya fore kazık perdesi imal edilmelidir.
2. Geonem Zemin Çözüm Yaklaşımı
Dar sokaklara girebilen kompakt delgi makinelerimizle komşu temel kotunun altına inen iksa sistemleri kuruyor, öngermeli ankrajlarla yanal deplasmanı sıfıra yaklaştırıyoruz.
#kentsel dönüşüm zemin etüdü#bitişik nizam iksa#dar alan mini kazık#derin temel kazısı
Fore Kazık Nedir? Çapları (Ø60-Ø150 cm), İmalat Aşamaları ve Kullanım Alanları
Yüksek yapı yüklerini sağlam zemine aktaran ve derin kazılarda dayanma yapısı oluşturan yerinde dökme betonarme fore kazık teknolojisi.
1. Fore Kazık Çalışma Prensibi
Fore kazık (Bored Pile), dairesel kesitli kuyuların hidrolik rotary kazık makineleri ile delinmesi, içerisine yüksek mukavemetli çelik donatı kafesinin indirilmesi ve tremi borusu yardımıyla C30/37 veya C35/45 sınıfı beton dökülmesiyle teşkil edilen derin temel elemanıdır. Yükleri hem uç direnci (end bearing) hem de çevre sürtünmesi (skin friction) ile taşır.
2. Teğet, Aralıklı ve Kesişen (Secant) Fore Kazıklar
Kuru zeminlerde aralıklı kazıklar tercih edilirken, yeraltı suyu seviyesi yüksek parsellerde su sızdırmazlığını sağlamak için kesişen (secant) fore kazık perdeleri uygulanır.

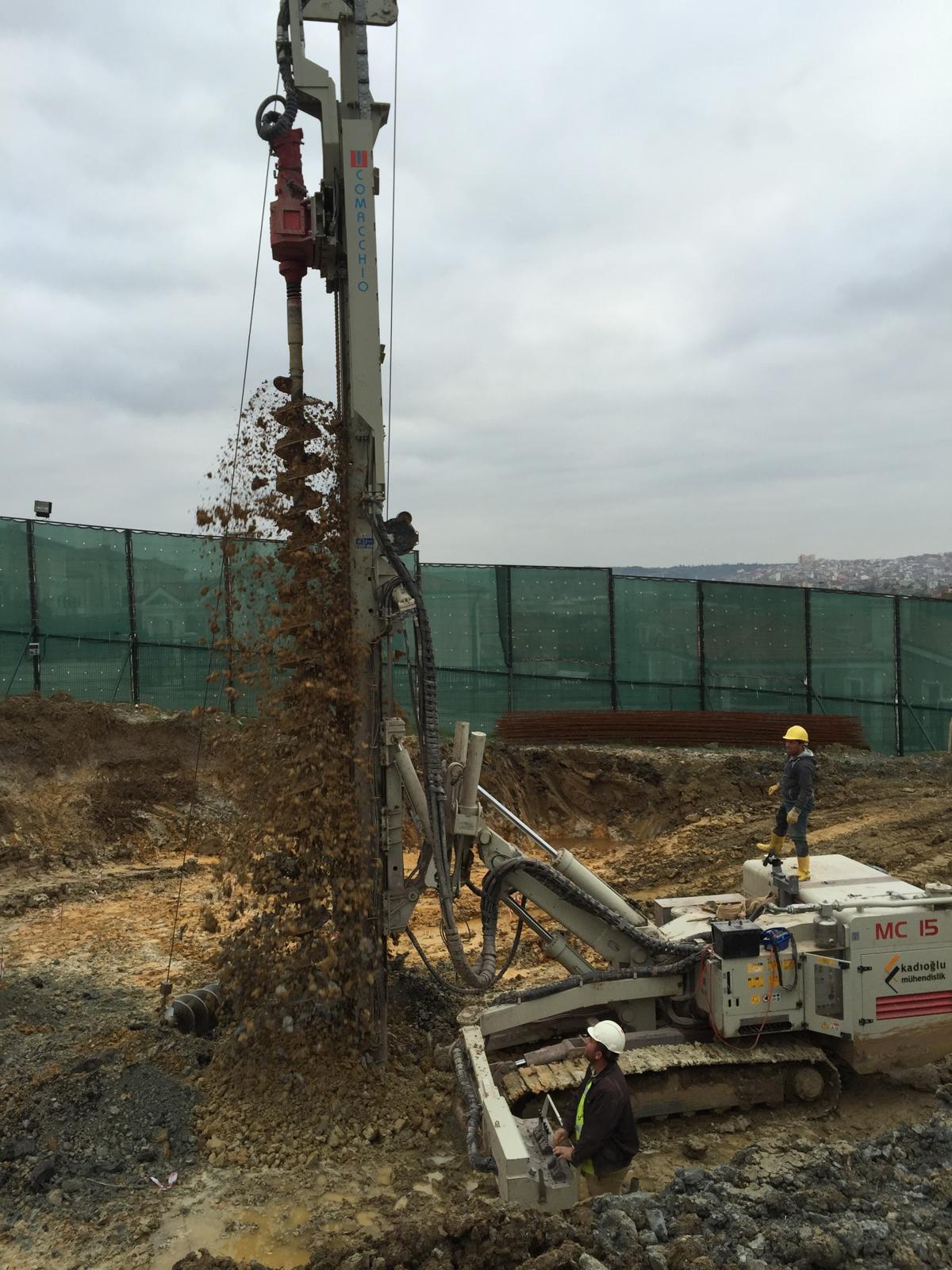

Mini Kazık (Mikro Kazık) Nedir? Dar Parsellerde Fore Kazığa Göre Avantajları Nelerdir?
Ø15 cm ile Ø40 cm çap aralığında imal edilen mini kazıkların bitişik nizam bina iksalarında, temel takviyesinde ve dar şantiyelerdeki üstünlükleri.
1. Mini Kazık Hangi Durumlarda Tercih Edilir?
Büyük tonajlı fore kazık makinelerinin giremediği 150–300 m² gibi dar şehir içi parsellerde, komşu bina temellerine sıfır mesafede titreşimsiz delgi yapabilen paletli mini kazık makineleri kullanılır.
2. Yüksek Çevre Sürtünmesi ve Enjeksiyon Kapasitesi
Mini kazıklarda kuyu içerisine donatı kafesi veya çelik boru yerleştirildikten sonra basınçlı çimento şerbeti veya ince agregalı harç enjekte edilir. Bu sayede zeminle mükemmel aderans sağlanır.
Kendini Tutamayan ve Sulu Zeminlerde Muhafaza Borulu (Casing) Fore Kazık İmalatı
Yeraltı suyu tablasının yüksek olduğu gevşek kum, çakıl ve dolgu zeminlerde kuyu çökmesini önleyen çelik kılıf borulu ve bentonit/polimer sıvılı delgi teknikleri.
1. Kuyu Göçmesi Riski ve Geçici Muhafaza Borusu (Casing)
Kohezyonsuz gevşek kumlu veya yeraltı suyu içeren zeminlerde kuyu çeperleri delgi esnasında göçebilir. Bu durumda rotary makinenin yüksek torklu kafası ile çelik muhafaza borusu (casing) zemine sürülür ve boru içi boşaltılarak güvenli delgi tamamlanır.
2. Tremi Borusu ile Su Altında Beton Dökümü
Sulu kuyularda betonun ayrışmasını (segregasyon) önlemek amacıyla tabana kadar indirilen sızdırmaz tremi boruları kullanılır; beton yükseldikçe çelik muhafaza boruları kademeli olarak geri çekilir.
Fore Kazık ve Mini Kazık Fiyatları Nasıl Hesaplanır? Maliyeti Etkileyen 7 Faktör
Metretül (mtül) delgi ve işçilik birim fiyatlarını belirleyen kazık çapı, toplam metraj, zemin sertliği, muhafaza borusu kullanımı ve demir/beton sarfiyatı.
1. Metretül (mtül) Fiyatını Belirleyen Unsurlar
Fore kazık ve mini kazık fiyatları; kazık çapı (Ø30 cm'den Ø120 cm'ye kadar), toplam delgi metrajı, makine nakliye/mobilizasyon bedeli, zeminin kaya veya sulu alüvyon oluşu ve kılıf borusu (casing) gereksinimine göre hesaplanır.
2. Ekonomik ve Güvenli Optimum Tasarım
GEONEM ZEMİN olarak Plaxis 2D/3D analizleriyle gereksiz aşırı donatı ve boy artışlarının önüne geçiyor, hem TBDY 2018'e %100 uygun hem de yatırımcı bütçesini koruyan optimum kazık projeleri üretiyoruz.

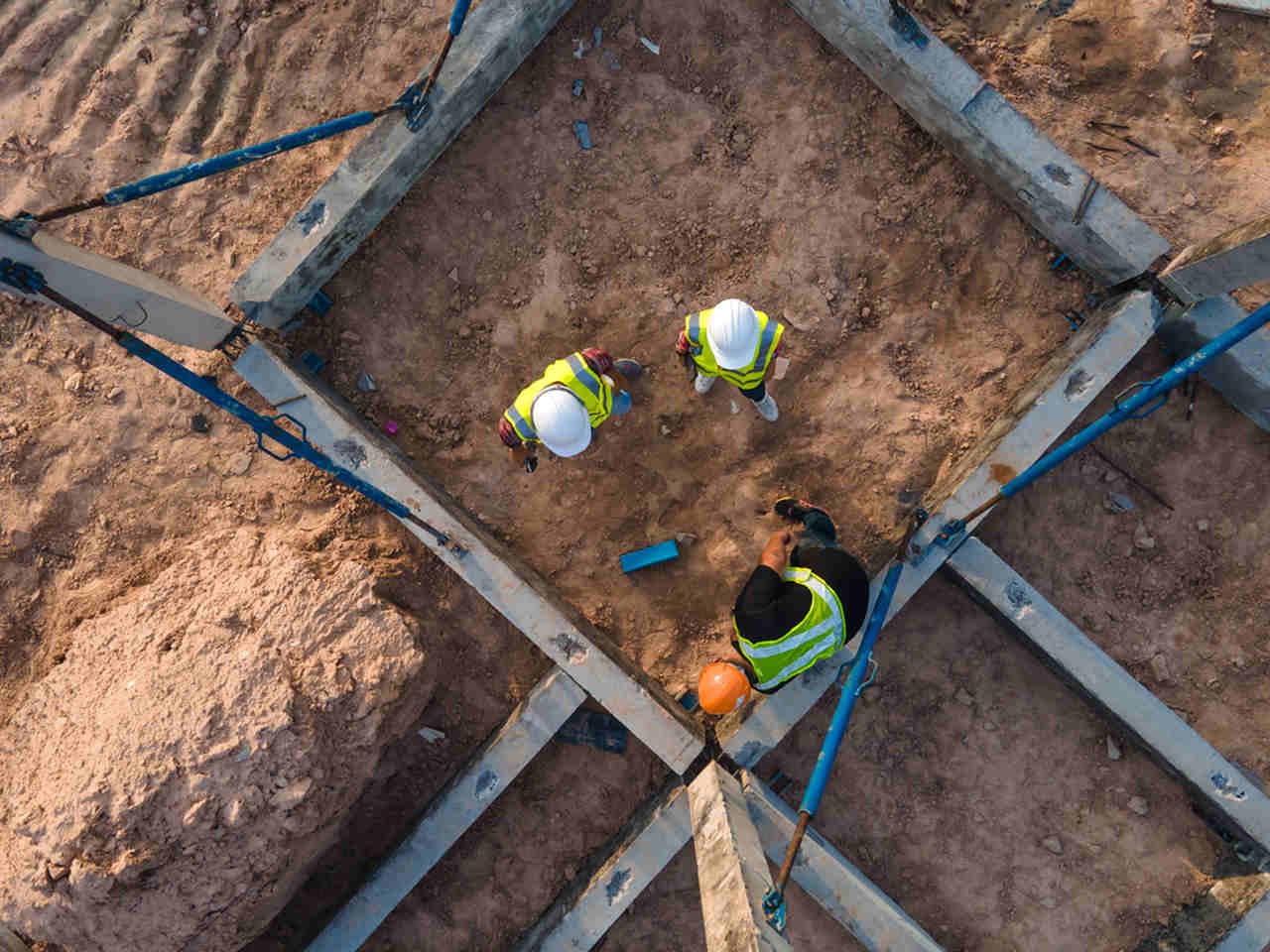

Fore Kazık Kafa Kırımı, Başlık Kirişi (Cap Beam) ve Radye Temel Bağlantı Detayları
Kazıkların birlikte rijit bir perde veya grup olarak çalışmasını sağlayan başlık kirişi imalatı ve düşük kaliteli üst betonun (tretuvar payı) kırılması.
1. Kazık Kafa Kırımı (Trimming) Neden Yapılır?
Tremi ile beton dökümü sırasında kuyunun en üst 50–80 cm'lik kısmında şerbetli ve bentonitle karışmış zayıf beton toplanır. Bu kısım hidrolik kırıcılarla proje kotuna kadar kırılarak sağlam beton ve filiz donatıları açığa çıkarılır.
2. Başlık Kirişi (Cap Beam) Fonksiyonu
Tüm iksa kazıklarının filizleri yatay bir betonarme başlık kirişi içerisinde kenetlenir. Böylece tekil kazıklara gelen yanal yükler komşu kazıklarla paylaşılarak kümülatif deplasman önlenir.
#kazık başlık kirişi#fore kazık kafa kırımı#cap beam detayı#kazıklı radye temel
Yüksek Katlı Yapılarda ve Plazalarda Kazıklı Radye (Piled Raft) Temel Tasarımı
Radye temel plakası ile fore kazıkların yük paylaşımını optimize ederek toplam ve farklı oturmaları sınırlandıran modern derin temel mühendisliği.
1. Kazıklı Radye Temel Sisteminin Çalışma Mantığı
Yüksek katlı konut kuleleri ve iş merkezlerinde tek başına radye temel taşıma gücü veya izin verilen oturma sınırlarını (5–7.5 cm) aşabilir. Kazıklı radye (Piled Raft) sisteminde yükün bir kısmı radye plağı tarafından doğrudan zemine, kalan kısmı ise fore kazıklar aracılığıyla derin sağlam tabakalara aktarılır.
2. Farklı Oturmaların ve Dönmelerin Kontrolü
Çekirdek perde altlarında kazık sıklığı artırılarak binanın ağırlık merkezi ile temel rijitlik merkezi çakıştırılır ve deprem devrilme momentleri güvenle karşılanır.
#kazıklı radye temel#piled raft tasarımı#yüksek bina temeli#farklı oturma kontrolü
Derin Kazı İksa Sistemleri Nedir? Konsol ve Çok Kademeli Ankrajlı İksa Seçimi
Bodrum kat, otopark ve metro kazılarında kazı çukurunun çökmesini önleyen iksa sistemlerinin kazı derinliğine ve çevre yapılara göre seçimi.
1. Kazı Derinliğine Göre İksa Türleri
4–5 metreye kadar olan kazılarda uygun zemin koşullarında konsol fore kazık veya zemin çivili (soil nailing) sistemler yeterli olabilirken; 6 metreyi aşan derin kazılarda yanal deplasmanları sınırlamak için çok kademeli öngermeli ankrajlı fore/mini kazık perdeleri zorunludur.
2. Kademeli Kazı ve İmalat Disiplini
Ankrajlı iksalarda kazı tek seferde tabana kadar inilmez; her ankraj kotunun 50 cm altına kadar kazı yapılır, ankraj delgisi, enjeksiyonu, kuşak kirişi ve germe işlemi tamamlandıktan sonra bir alt kademeye geçilir.
#derin kazı iksa sistemleri#iksa projesi nedir#ankrajlı iksa duvarı#esenyurt derin kazı iksa
Öngermeli Zemin Ankrajı Nedir? Serbest Boy (Lf), Kök Boyu (Lb) ve Germe Prensibi
İksa perdelerine etkiyen aktif toprak ve su basınçlarını kayma kamasının gerisindeki sağlam zemine aktaran öngermeli çelik halat ankraj teknolojisi.
1. Serbest Boy ve Ankraj Kök (Bağlantı) Boyu
Bir öngermeli zemin ankrajı iki ana bölümden oluşur: İksa perdesi hemen arkasındaki aktif kayma kaması içinde kalan ve PE kılıf borusu ile harçtan izole edilen Serbest Boy (Lf) ile kayma yüzeyinin gerisindeki sağlam zemine yüksek basınçlı enjeksiyonla kenetlenen Kök Boyu (Lb).
2. Hidrolik Kriko ile Öngerme ve Kilitleme
Enjeksiyon prizini aldıktan sonra 0.6" (15.24 mm) düşük gevşemeli çelik halatlara hidrolik kriko ile tasarım yükünün %125'ine kadar test yükü uygulanır ve proje kilitleme yükünde kama-plaka sistemiyle kilitlenir.
#öngermeli ankraj nedir#zemin ankrajı uygulaması#ankraj kök boyu hesabı#ankraj germe testi
İksa Sistemlerinde Çelik (UPN/HEB) ve Betonarme Kuşak Kirişi (Göğüsleme) Uygulaması
Öngermeli ankraj kuvvetlerini iksa kazıklarına homojen dağıtan çelik profil ve yerinde dökme betonarme kuşak kirişlerinin tasarım detayları.
1. Kuşak Kirişi Neden Kullanılır?
Ankrajlar genellikle kazık aralarından delinir. Ankraj gerildiğinde oluşan 40–80 tonluk tekil kuvvetin tüm kazıklara eşit aktarılması ve kazıklar arası farklı yanal deplasmanların engellenmesi için kuşak kirişi (waler beam) teşkil edilir.
2. Çelik UPN Kiriş Avantajı
Sırt sırta kaynaklı çift UPN240, UPN260 veya UPN300 çelik profiller kalıp ve beton bekleme süresi gerektirmediği için derin kazı hızını %40 artırır; ankraj germe işlemi hemen yapılabilir.
Geçici ve Kalıcı Zemin Ankrajları Arasındaki Farklar: Çift Korozyon Koruması (DCP)
Hizmet ömrü 2 yıla kadar olan geçici kazı ankrajları ile otoyol, baraj ve istinat yapılarında 50-100 yıl görev yapan kalıcı ankrajların standartları.
1. Geçici (Temporary) Ankrajlar
Bina bodrum kat kazılarında, temel ve bodrum perdeleri imal edilip döşemeler dökülene kadar (maksimum 24 ay) görev yapan ankrajlardır. Serbest boyda polietilen kılıf ve gres yağı koruması uygulanır.
2. Kalıcı (Permanent) Ankrajlar ve DCP
Kalıcı istinat yapılarında ve temel kaldırma (uplift) ankrajlarında Çift Korozyon Korumalı (Double Corrosion Protected - DCP) koruge kılıflı sistemler kullanılarak yeraltı suyunun kimyasal etkilerine karşı tam yalıtım sağlanır.
Derin Kazılarda İnklinometre, Load Cell (Yük Hücresi) ve Reflektör ile Deplasman İzleme
Kazı süresince iksa perdesinin derinlik boyunca yaptığı yanal hareketlerin ve ankraj yük kayıplarının haftalık geoteknik ölçümlerle takip edilmesi.
1. İnklinometre Kuyusu ve Ölçüm Prensibi
Fore kazık içerisine veya hemen arkasına yerleştirilen kanallı inklinometre borusu boyunca her hafta hassas eğim ölçer prob indirilir. Kazı derinleştikçe iksa perdesinin milimetrik yanal deplasman profili çıkarılır.
2. Optik Reflektör ve Ankraj Yük Hücresi (Load Cell)
Başlık kirişine yerleştirilen prizmatik reflektörler Total Station ile okunur; kritik ankraj kafalarına takılan Load Cell cihazları ile ankraj kuvvetlerinin sabit kaldığı doğrulanır.

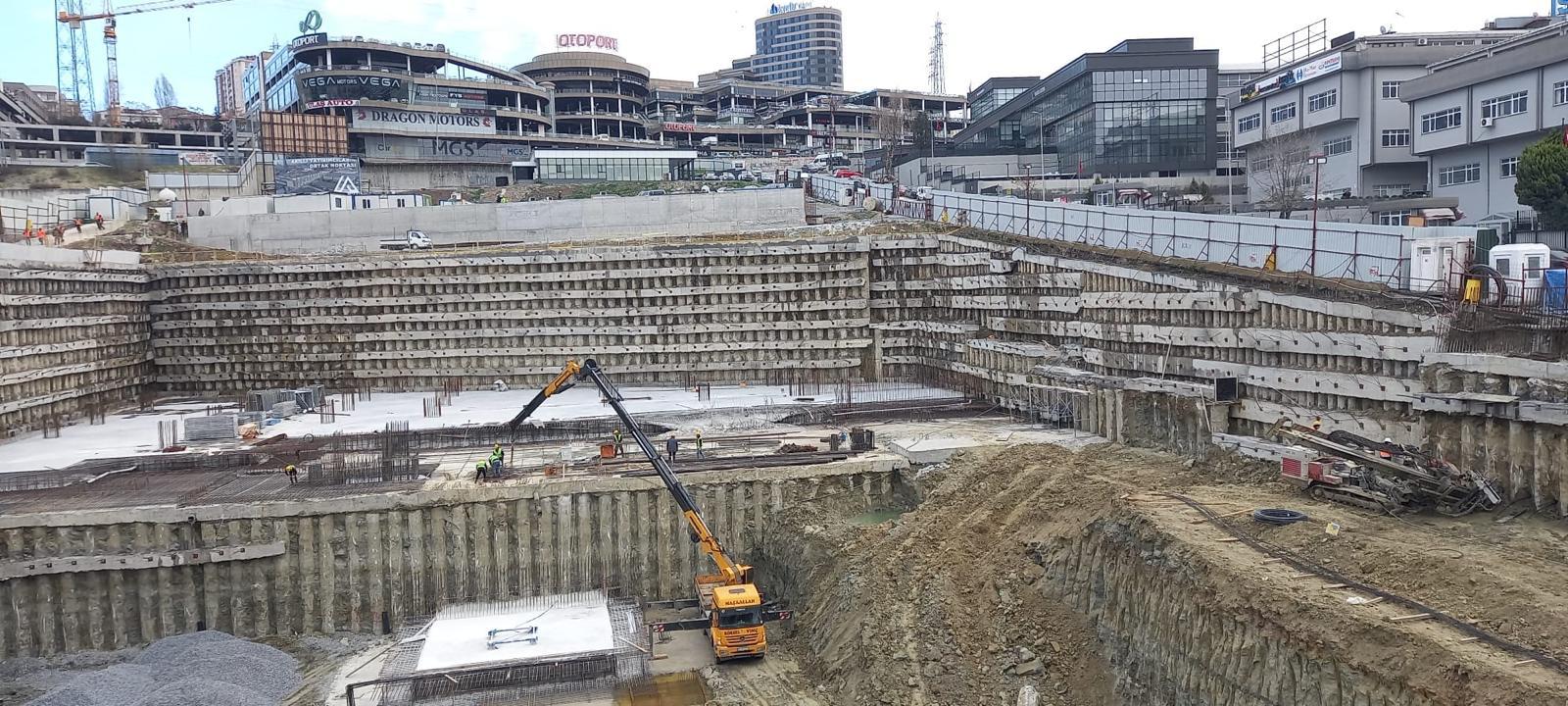

Derin Kazılarda Yeraltı Suyu Kontrolü, Barbakan Drenaj, Kesişen Kazık ve Wellpoint
İksa perdesi arkasında biriken hidrostatik su basıncının sönümlendirilmesi, taban kaynamasının (piping) önlenmesi ve kuru kazı ortamı oluşturulması.
1. Hidrostatik Su Basıncının İksaya Etkisi
İksa perdelerine etkiyen en tehlikeli yüklerden biri perde arkasında tahliye edilemeyen yeraltı suyu basıncıdır. Su basıncı zeminin efektif gerilmesini düşürerek kayma direncini azaltır ve toplam yanal itkiyi iki katına çıkarabilir.
2. Yatay Drenler, Barbakanlar ve Geçirimsizlik Perdesi
Perde yüzeyinde geotekstil sarılı delikli PVC barbakan boruları ve uzun yatay drenler açılarak su basıncı düşürülür; su tablası altında ise kesişen kazık veya jet grout kesişen kolonlarla sızdırmaz perde oluşturulur.
#derin kazı su kontrolü#barbakan drenaj borusu#yatay dren uygulaması#wellpoint susuzlaştırma
Zemini 400-600 bar basınçlı su-çimento jetiyle parçalayıp karıştırarak yüksek dayanımlı zemin-beton (soilcrete) kolonları oluşturan zemin ıslah yöntemi.
1. Jet Grout Kolonları Nasıl Oluşur?
Jet Grout yönteminde özel monitörlü tijlerle tasarım derinliğine inilir; tij belirli bir devir ve çekme hızıyla yukarı çekilirken 1.8–3.0 mm çapındaki memelerden (nozzle) ses hızına yakın fışkıran çimento şerbeti zemini kesip karıştırarak Ø60 cm ila Ø150 cm çapında rijit soilcrete kolonlar oluşturur.
2. Tekli (Jet-1), Çiftli (Jet-2) ve Üçlü (Jet-3) Akışkan Sistemleri
Jet-1 sadece çimento şerbeti, Jet-2 hava zarflı çimento şerbeti, Jet-3 ise hava zarflı su jeti + çimento enjeksiyonu kullanarak daha geniş kolon çapları elde edilmesini sağlar.
Depremde Zemin Sıvılaşması (Liquefaction) Nedir? Jet Grout, Taş Kolon ve Vibro ile Önlenmesi
Yeraltı suyu tablası altındaki gevşek kumlu ve siltli zeminlerin deprem sarsıntısıyla taşıma gücünü tamamen kaybetmesi ve mühendislik çözüm yolları.
1. Zemin Sıvılaşması Nasıl Meydana Gelir?
Suya doygun gevşek kum ve düşük plastisiteli silt tabakalarında deprem tekrarlı kayma gerilmeleri altında boşluk suyu basıncı hızla yükselir. Boşluk suyu basıncı toplam düşey gerilmeye eşitlendiğinde efektif gerilme sıfırlanır ve zemin ağır bir sıvı gibi davranarak binaların batmasına veya devrilmesine yol açar.
2. Sıvılaşmaya Karşı 3 Kesin Çözüm
Taş Kolon (drenaj ve sıkıştırma), Vibro-Kompaksiyon (rölatif sıkılığı %80'e çıkarma) ve Jet Grout / Derin Karıştırma (kayma gerilmelerini rijit hücrelerle karşılama) sıvılaşma riskini tamamen ortadan kaldırır.
#zemin sıvılaşması nedir#sıvılaşma nasıl önlenir#depremde zemin sıvılaşması#jet grout taş kolon
Jet Grout Uygulamalarında Kalite Kontrol: Kolon Açma, Karot Alma ve Tek Eksenli Basınç
İmal edilen jet grout kolonlarının tasarım çapına (Ø60-Ø100 cm) ve hedef basınç dayanımına (UCS) ulaştığının sahada doğrulanması.
1. Deneme Kolonları (Trial Columns) ve Çap Ölçümü
Seri imalata başlamadan önce şantiye zemininde farklı basınç ve çekme hızlarıyla deneme kolonları imal edilir; kazılarak açığa çıkarılan kolonların çevre ve çap ölçümleri şerit metre ile yerinde kontrol edilir.
2. Karot Alımı ve Basınç Dayanımı (UCS)
Prizini tamamlamış kolonların merkezinden karotiyerle tam boy örnekler alınarak 7 ve 28 günlük tek eksenli basınç dayanımı (UCS) ve sürekliliği raporlanır.
Taş Kolon (Vibro-Replacement) Zemin İyileştirme Nedir? Hangi Zeminlerde Uygulanır?
Yumuşak killi, siltli ve gevşek kumlu zeminlerde kırmataş kolonlar teşkil ederek taşıma gücünü artıran ve konsolidasyon oturmalarını hızlandıran yöntem.
1. Taş Kolonun 3 Temel Mühendislik Fonksiyonu
Taş kolonlar; (1) çevre zeminden çok daha rijit ve yüksek içsel sürtünme açısına ($\phi = 40^\circ - 45^\circ$) sahip kırmataş elemanlarla yük taşır, (2) yüksek permeabilitesi sayesinde radyal drenaj bacası görevi görerek konsolidasyon oturmalarını hızlandırır, (3) depremde aşırı boşluk suyu basıncını anında sönümler.
2. Üstten Beslemeli (Wet Top-Feed) ve Alttan Beslemeli (Dry Bottom-Feed)
Çevre koşullarına ve su seviyesine göre derin vibratörlerle kademeli olarak sıkıştırılan 20–75 mm gradasyonlu bazalt veya kalker kırmataş agregalar kullanılır.
Taş Kolon mu, Jet Grout mu, Yoksa Fore Kazık mı? Zemin Türüne Göre Doğru Yöntem Seçimi
Zemin profili, ince dane oranı (FC), proje yükleri ve bütçeye göre en doğru derin temel veya zemin iyileştirme yönteminin belirlenmesi.
1. Zemin Litolojisi ve Yük Seviyesi Kriteri
Çok yüksek noktasal kolon yüklerinde ve derin kazı iksalarında Fore Kazık / Mini Kazık vazgeçilmezdir. Geniş yayılı yüklü sanayi yapıları, lojistik depolar, dolgu altları ve killi/siltli zeminlerde Taş Kolon; temel altı sıvılaşma kontrolü, sızdırmazlık perdesi ve yüksek rijitlik gerektiren zeminlerde ise Jet Grout en ekonomik ve etkili çözümdür.
2. Hibrit Zemin İyileştirme Tasarımları
Birçok projede iksa için fore kazık + ankraj, temel altı sıvılaşma ve oturma kontrolü için ise jet grout veya taş kolon birlikte uygulanmaktadır.
#taş kolon mu jet grout mu#zemin iyileştirme yöntemleri#fore kazık jet grout farkı#geoteknik proje seçimi
Vibro-Kompaksiyon (Vibroflotation) ile Gevşek Kumlu Zeminlerin Derin Sıkıştırılması
İnce dane oranı %10-15'in altında olan gevşek kum ve çakıl zeminlerde çimento kullanmadan derin vibrasyonla taşıma gücünü artıran çevreci teknoloji.
1. Vibro-Kompaksiyon Nasıl Çalışır?
Eksantrik ağırlıklı derin vibratör (vibroflot) su jetleri yardımıyla hedef derinliğe indirilir. Yatay titreşim enerjisi altında kum taneleri arasındaki sürtünme geçici olarak sıfırlanır ve taneler yerçekimiyle çok daha sıkı bir dizilime (%75–%85 rölatif sıkılık) yerleşir.
2. Liman, Dolgu, GES ve Tank Sahalarında Avantajı
Geniş sahalarda çimento maliyeti olmadan hızlı zemin ıslahı sağlar; uygulama sonrası CPT ve SPT deneyleriyle sıkışma başarısı kolayca doğrulanır.
Fabrika, OSB, Lojistik Depo ve Ağır Sanayi Yapılarında Zemin İyileştirme Uygulamaları
Hadımköy, Çatalca, Arnavutköy, Çerkezköy ve Gebze OSB bölgelerindeki sanayi yapılarında ağır raf ve vinç yüklerine karşı temel altı ıslahı.
1. Endüstriyel Döşeme ve Tekil Temel Oturma Hassasiyeti
Yüksek irtifalı otomatik raf sistemleri, ağır pres makineleri ve gezer vinç ayakları milimetrik oturma toleranslarına sahiptir. Temel altında iyileştirme yapılmadığında zemin betonlarında çatlamalar ve raf eksen kaçıklıkları oluşur.
2. Yük Transfer Platformu ve Kolonlu İyileştirme
Taş kolon, vibro veya jet grout kolonları üzerine geogrid donatılı granüler yük transfer şiltesi serilerek hem tekil kolon temelleri hem de saha betonu güven altına alınır.
Zemin Çivisi (Soil Nailing) Nedir? Öngermeli Ankraj ile Arasındaki Teknik Farklar Nelerdir?
Yukarıdan aşağıya kademeli kazı ve şev stabilitesinde kullanılan pasif zemin çivileri ile aktif öngermeli ankrajların karşılaştırması.
1. Pasif Donatı Prensibi (Zemin Çivisi)
Zemin çivisi (Soil Nailing), delgi kuyusuna yerleştirilen nervürlü çelik donatının (Ø25–Ø32 mm) tüm boyu boyunca çimento şerbetiyle enjekte edildiği pasif bir sistemdir. Zemin çok küçük bir deformasyon yapma eğilimi gösterdiğinde çivi boyunca kayma direnci mobilize olur.
Kuyu çeperlerinin göçtüğü gevşek zeminlerde ucunda bit bulunan içi boş self-drilling (IBO) çivilerle delgi ve enjeksiyon aynı anda yapılarak tam güvenli tahkimat sağlanır.
Püskürtme Beton (Shotcrete) Nedir? Kuru ve Yaş Karışım Püskürtme Beton Uygulaması
İksa aynalarında, kazık aralarında ve şev yüzeylerinde çelik hasır donatı üzerine basınçlı hava ile uygulanan yüksek mukavemetli shotcrete kaplaması.
1. Yüzeysel Erozyon ve Kopmaların Önlenmesi
Kazı şevlerinde ve aralıklı fore kazıkların arasında kalan zemin yüzeyleri hava ve yağış etkisiyle hızla ayrışır. Çift kat Q188/188 veya Q221/221 çelik hasır üzerine 8–15 cm kalınlığında uygulanan Püskürtme Beton (Shotcrete) esnek ve dayanıklı bir kabuk oluşturur.
2. Yaş Karışım vs. Kuru Karışım
Büyük metrajlı şantiyelerde hazır beton santralinden gelen lifli/katkılı yaş karışım yüksek kapasite ve düşük geri sıçrama (rebound) sağlarken; dar ve parçalı aynalarda kuru karışım operasyonel esneklik sunar.
#püskürtme beton nedir#shotcrete uygulaması#çelik hasırlı püskürtme beton#kuru yaş shotcrete farkı
Heyelan Önleme ve Yarma Şev Stabilitesi: Kazıklı Dayanma Yapıları ve Zemin Çivisi
Eğimli arazilerde, karayolu yarmalarında ve heyelan bölgelerinde güvenlik sayısını (GS) artıran geoteknik şev stabilizasyonu yöntemleri.
1. Dairesel ve Düzlemsel Kayma Analizleri
Eğimli yamaçlarda yapılan kazılar veya aşırı yağışlarla yükselen boşluk suyu basıncı, mevcut şevin duraylılığını bozar. Limit denge (Bishop, Spencer, Morgenstern-Price) ve sonlu elemanlar analizleriyle kritik kayma dairesi belirlenir.
2. Heyelan Durdurucu Kazık ve Ankraj Sistemleri
Aktif heyelan kütlelerini durdurmak için kayma yüzeyinin altına soketlenen geniş çaplı kesme kazıkları (shear piles), öngermeli ankrajlar, zemin çivileri ve derin drenaj hendekleri birlikte uygulanır.
Statik Kazık Yükleme Testi Nedir? Basınç, Çekme ve Yanal Yükleme Deneyi Nasıl Yapılır?
Fore kazık, mini kazık, jet grout ve taş kolonların proje yükü altında yaptığı oturma miktarını doğrudan ölçen en güvenilir doğrulama testi.
1. Reaksiyon Kazıklı ve Kentledge (Ölü Ağırlıklı) Sistemler
Statik kazık yükleme testi (ASTM D1143) kapsamında, test kazığının üzerine yerleştirilen yüksek tonajlı hidrolik kriko; çekme kazıklarına bağlı ana kirişten veya beton blok ağırlıklardan (kentledge) tepki alarak kazığa proje yükünün %150 ila %200'ü oranında kademeli yük uygular.
2. Yük-Oturma Eğrisi ve Kabul Kriterleri
Bağımsız referans kirişine bağlı 4 adet dijital deplasman ölçer (LVDT) ile her yük kademesindeki oturma ve yük boşaltma sonrası kalıcı oturma milimetrenin yüzde biri hassasiyetle kaydedilir.
Yerinde dökme fore kazıklarda boy kontrolü, kesit daralması (necking), boğulma veya beton boşluklarının ses dalgalarıyla hasarsız tespiti.
1. PIT (Düşük Deformasyonlu Süreklilik Testi) Nasıl Yapılır?
Sağlam betona ulaşılmış kazık kafasına yüksek hassasiyetli bir ivmeölçer (accelerometer) yerleştirilir ve özel el çekici ile darbe uygulanır. Kazık boyu boyunca ilerleyip kazık ucundan veya olası bir kesit değişiminden yansıyan stres dalgaları analiz edilerek kazık bütünlüğü doğrulanır.
2. Cross-Hole Sonic Logging (CSL)
Büyük çaplı kazıklarda donatı kafesine bağlanan çelik tüpler içinde ultrasonik verici-alıcı problar gezdirilerek beton homojenliği tüm derinlik boyunca taranır.
#PIT kazık süreklilik testi#pile integrity test nedir#kazık bütünlük deneyi#CSL sonik test
Zemin Etüdü, İksa ve Zemin İyileştirme Firması Seçerken Dikkat Edilmesi Gereken 10 Kriter
İnşaat yatırımlarınızda iş güvenliği, zamanında teslim, özmal makine parkuru ve mühendislik yetkinliği açısından doğru geoteknik partner seçimi.
1. Tasarım ve Uygulama Bütünlüğü
Sadece kağıt üzerinde proje çizen veya sadece saha taşeronluğu yapan yapılar yerine; zemin etüdünden Plaxis iksa tasarımına, saha delgi/enjeksiyon imalatından statik yükleme ve PIT testlerine kadar tüm süreci kendi bünyesinde yöneten mühendislik firmaları tercih edilmelidir.
2. GEONEM ZEMİN Güvencesi
GEONEM ZEMİN MÜH. İNŞ. SAN. VE TİC. LTD. ŞTİ. olarak İstanbul Esenyurt Han Plus merkez ofisimizden tüm Türkiye'ye yüksek mühendislik, güçlü makine parkuru ve %100 kalite doğrulama garantisiyle hizmet sunuyoruz.
#zemin iyileştirme firmaları#istanbul geoteknik firması#geonem zemin mühendislik#esenyurt zemin firması
MAKALE #01
Zemin Etüdü
